仿真實時圖形系統SimuMMI是一款可視化繪圖工具軟件，用于制作仿真系統的人機交互界面。它可以模擬大多數主流控制系統的監控和操作畫面，支持二級面板的定制，通過將編輯環境與運行環境進行有機地集成，可隨時在線切換編輯／運行狀態。

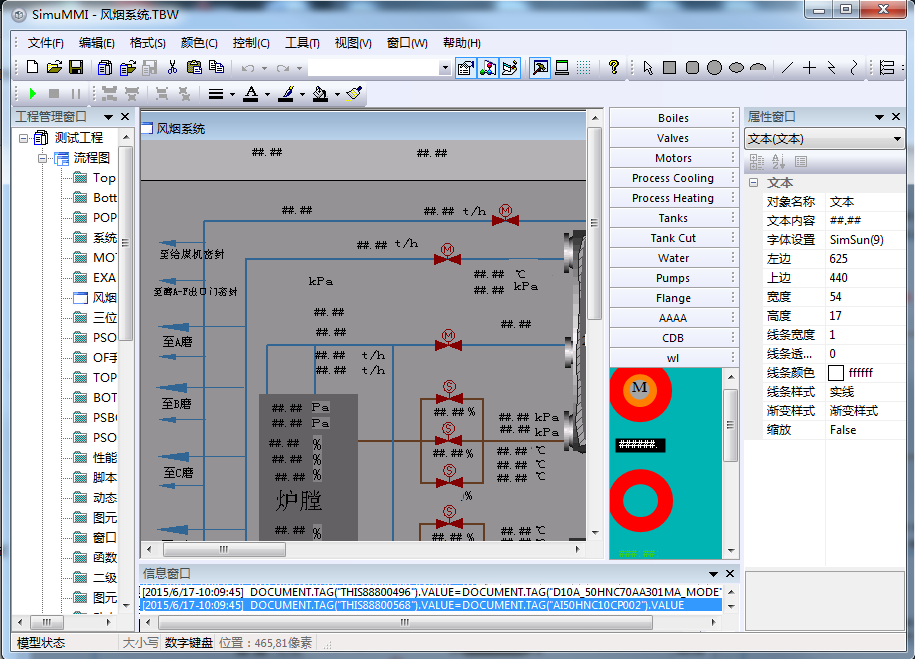

　　SimuMMI在處于編輯狀態的主窗口如下圖所示：

　　窗口的頂端為菜單和工具欄，底端為狀態欄，中間部分從左至右依次為：工程窗口，繪圖區、圖元列表和圖元屬性。

　　SimuMMI的編輯功能主要包括如下內容：

　　1）圖形組態：所有的圖形均由圖元組成，圖元包括圓形、直線、弓形、矩形、圓角矩形、橢圓形、按鈕、文本、組、單元、圖片等。

　　2）動態特性設置：動態特性包括圖元水平移動、垂直移動、旋轉、可見性、有效性、填充區域閃爍、線條閃爍、填充變色、線條變色、填充百分比、文本顏色變色、模擬量顯示、開關量顯示、字符串顯示等。

　　3）交互特性設置：交互特性包括模擬量輸入、開關量輸入、字符串輸入，鼠標按下事件、鼠標彈起事件、窗口顯示等。

　　4）宏函數定義：完成一些特殊的動作，包括OPEN、OPENALL、POPUP、PULSE、ENTER、CLOSE、EXITAPP、RUN等。

　　5）二級面板組態：可以使用各種圖元組態，創建或修改二級面板。

　　在使用SimuMMI對畫面文件編輯過程中可以切換至運行模式，用于測試畫面制作是否正確，或者符合預期效果；也可以在編輯完成后，在運行模式的SimuMMI中打開畫面文件，查看或修改仿真運行數據。

　　SimuMMI在以運行模式啟動時，通過API數據接口與本地或遠程的SimuEngine建立連接，用于獲取或修改仿真運行數據。

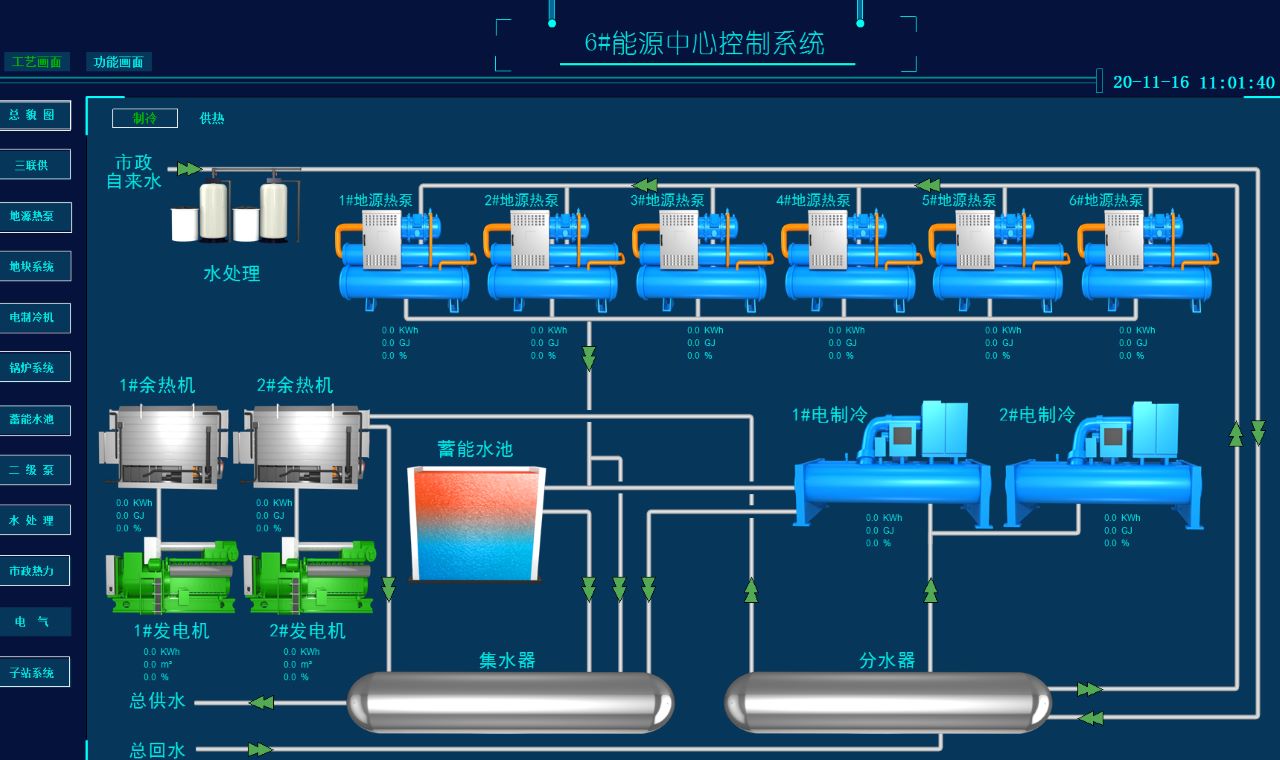

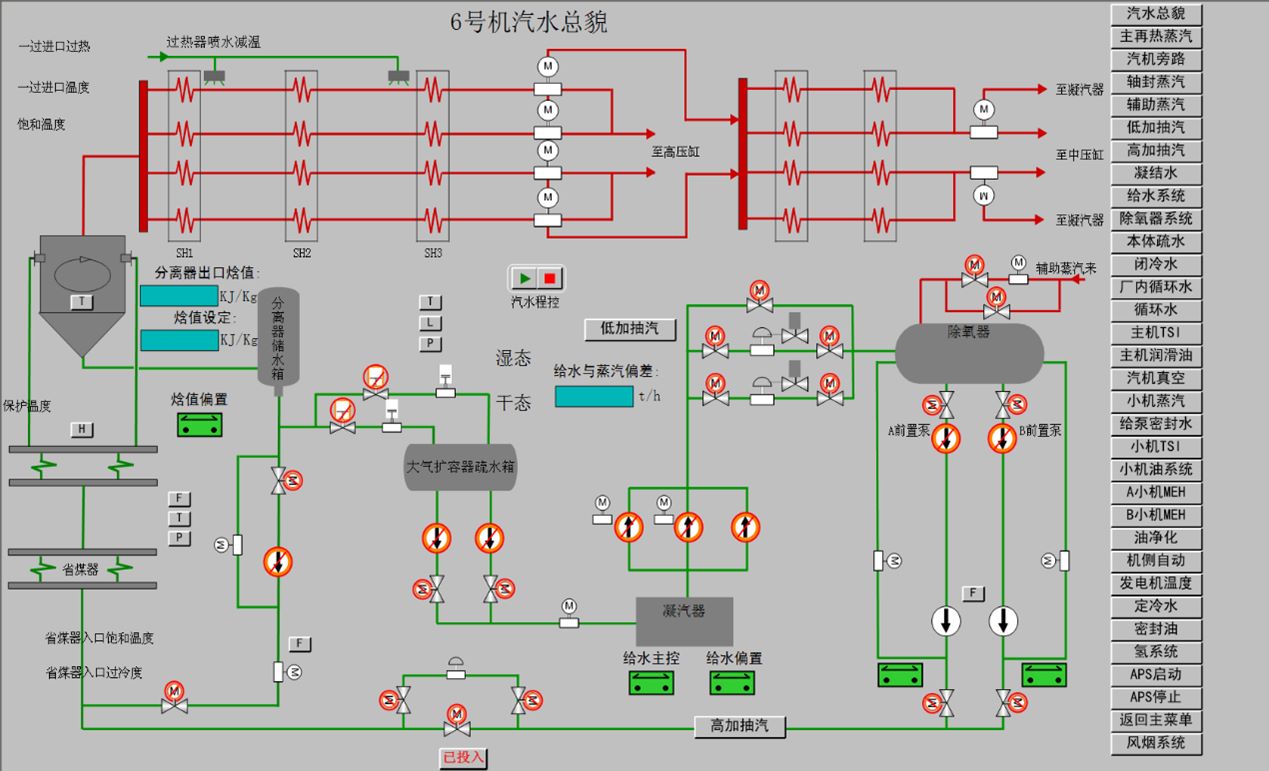

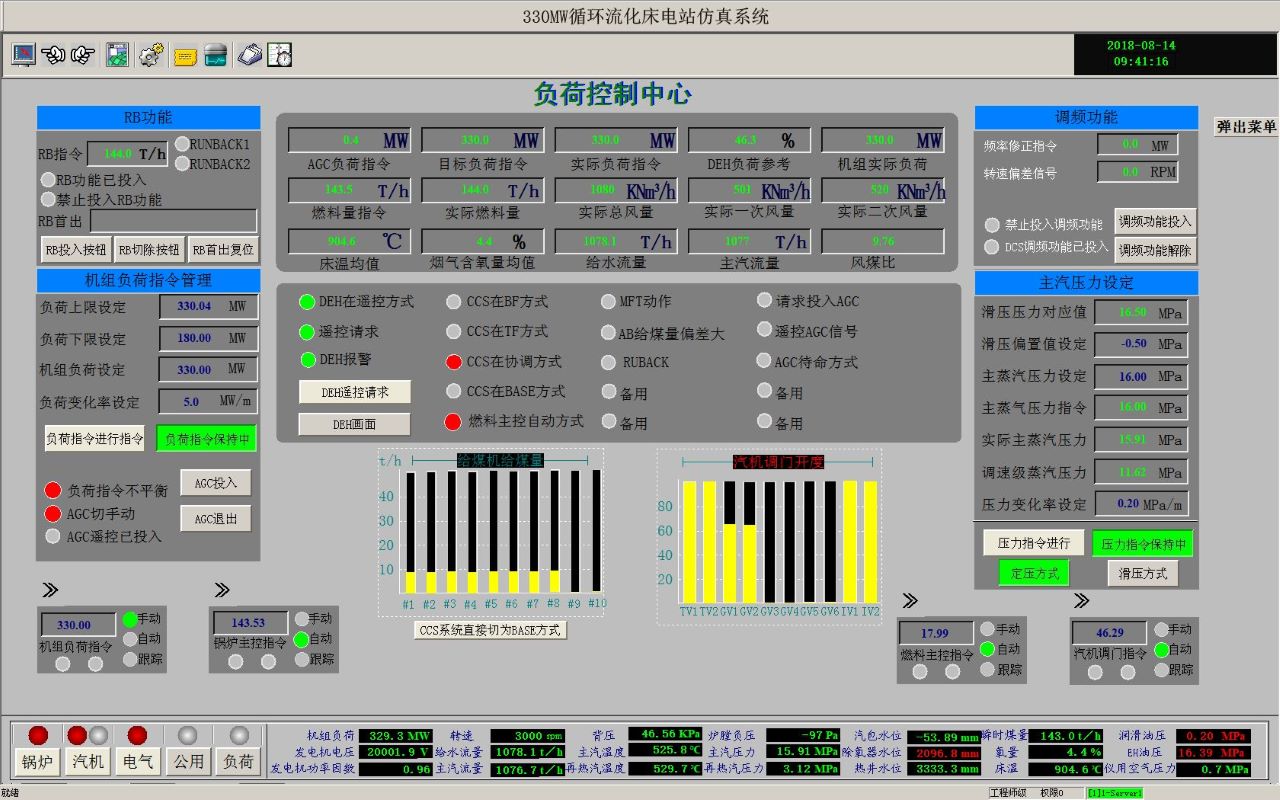

　　如下幾個畫面為在不同仿真系統中各種風格的人機界面：

　　關于SimuMMI的詳細說明和使用方法，可參見軟件使用說明書。
